制造工藝：模壓碳纖維成型工藝

模壓碳纖維成型工藝是一種高效的復合材料成型方法：

一、工藝原理

模壓碳纖維成型是將碳纖維預浸料（預先浸漬了樹脂的碳纖維材料）或碳纖維與樹脂的混合體放置在閉合的模具中，通過加熱和加壓使其固化成型。在壓力和溫度的作用下，樹脂流動并充分浸潤碳纖維，同時發生化學反應，從液態轉變?yōu)楣虘B(tài)，從而將碳纖維固定成所需的形狀。

二、工藝流程

1.材料準備

o碳纖維材料選擇：可以選用碳纖維預浸料，預浸料中的樹脂含量和碳纖維的排列方向等參數會影響最終產品的性能。例如，單向預浸料主要用于對強度和剛度要求較高的方向，而雙向或多向預浸料能提供更均衡的性能。

o樹脂體系確定：根據產品的使用環境和性能要求選擇合適的樹脂，如環氧樹脂具有良好的機械性能和耐化學性，酚醛樹脂則有較好的阻燃性。同時，要精確控制樹脂的用量，以保證碳纖維與樹脂的最佳比例。

2.模具準備

o模具設計：模具的形狀和結構要根據產品的外形和尺寸來設計。模具需要有足夠的強度和精度，以承受成型過程中的壓力并保證產品的尺寸精度。例如，對于復雜形狀的產品，可能需要采用多腔模具或具有特殊脫模機構的模具。

o模具清理和涂脫模劑：在使用前，要對模具進行徹底的清理，去除雜質和殘留物。然后涂上脫模劑，這樣可以方便產品脫模，并且脫模劑還能防止產品與模具粘連，保證產品表面質量。常用的脫模劑有硅酮類、蠟類等。

3.鋪層操作

o裁剪碳纖維材料：根據模具的尺寸和產品的厚度要求，將碳纖維預浸料裁剪成合適的形狀和大小。在裁剪過程中，要注意避免碳纖維的損傷，盡量保持纖維的連續性。

o鋪層方式：將裁剪好的碳纖維預浸料按照設計的鋪層順序放入模具中。鋪層順序會影響產品的力學性能，例如，對于承受彎曲載荷的產品，通常將纖維方向與受力方向一致的預浸料放在外層，以提高抗彎強度。鋪層過程中還需要注意避免產生褶皺和氣泡，確保每層之間貼合緊密。

4.合模與壓制

o合模：將鋪好碳纖維材料的模具合模，合模過程要確保模具完全閉合，防止樹脂在成型過程中溢出。同時，要檢查模具的密封性能，良好的密封可以保證成型壓力的穩定。

o壓制：通過壓力機等設備施加壓力，壓力大小根據產品的尺寸、形狀和材料特性來確定。一般壓力范圍在幾兆帕到幾十兆帕之間。同時，對模具進行加熱，加熱溫度也取決于樹脂的固化體系，通常在 100 - 200℃左右。在壓制過程中，樹脂在壓力和溫度的作用下流動并固化。

5.固化與脫模

o固化過程：在設定的溫度和壓力下保持一定的時間，讓樹脂充分固化。固化時間一般根據樹脂的種類和產品的厚度來確定，從幾分鐘到數小時不等。例如，環氧樹脂在 120℃左右可能需要 1 - 2 小時才能完全固化。

o脫模：待產品固化完成后，打開模具，將成型后的碳纖維制品從模具中取出。脫模過程要小心操作，避免損壞產品。

6.后處理

o修整加工：對脫模后的產品進行邊緣修整、表面打磨等操作，去除多余的材料和毛刺，使產品的外觀和尺寸符合要求。

o質量檢測：采用無損檢測方法（如超聲檢測、X 射線檢測）或力學性能測試（如拉伸強度測試、彎曲強度測試）等來檢查產品的質量，確保產品滿足設計要求。

功能與作用

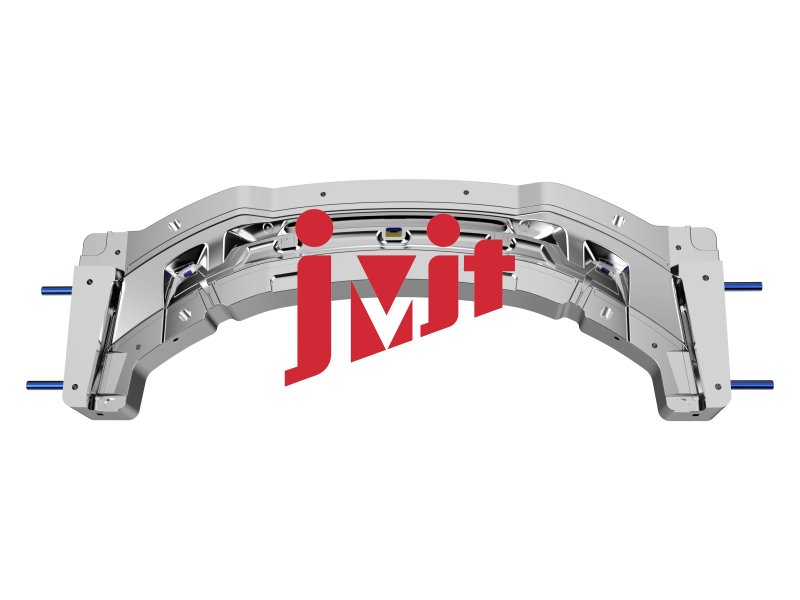

·保證尾翼形狀精度：碳纖維汽車尾翼模具是生產尾翼的關鍵工具，它能夠精確地塑造出尾翼的形狀和尺寸，確保每個尾翼產品都具有高度一致的外形，滿足設計要求和空氣動力學性能。

·輔助碳纖維成型：在碳纖維尾翼的制作過程中，模具為碳纖維材料的鋪設和固化提供了支撐和約束。模具的表面質量和結構設計直接影響碳纖維布的鋪設效果和樹脂的固化質量，有助于使碳纖維材料在特定的溫度、壓力條件下固化成型，獲得理想的強度和性能。

·提高生產效率：通過使用模具，可以實現碳纖維尾翼的批量生產，提高生產效率，降低生產成本。同時，模具的使用壽命較長，能夠在一定時間內保證尾翼產品的質量穩定性和一致性。
